Fonctionnement général

Lorawan

LoRaWAN est une technologie de communication conçue pour connecter des objets (capteurs, compteurs, stations météo, etc.) sur de longues distances, avec très peu d’énergie et peu de données.

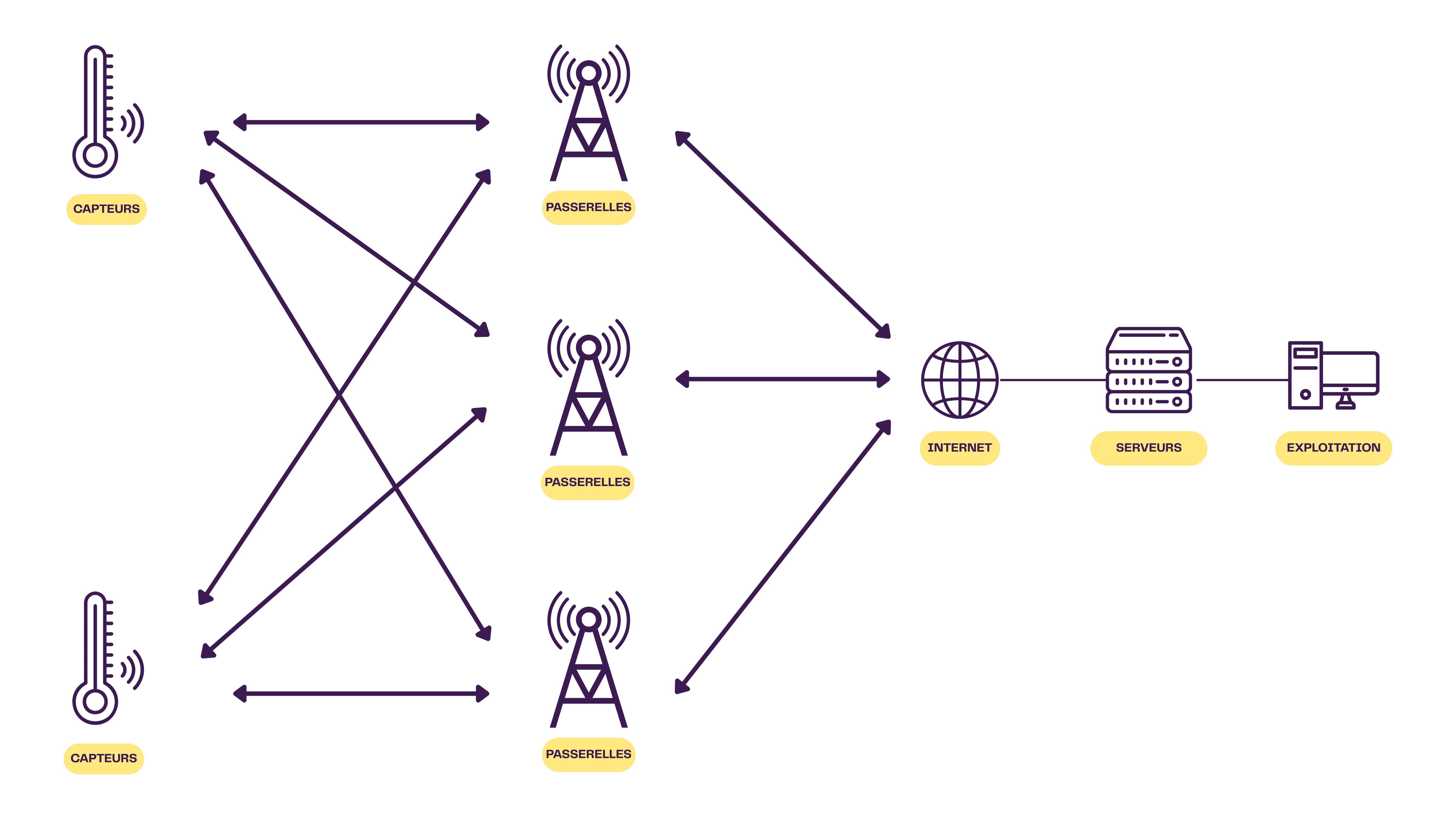

Le principe repose sur une architecture simple en 4 grandes briques :

Les objets

Ce sont les capteurs ou actionneurs sur le terrain. Ils mesurent une information (température, humidité, niveau d’eau, position…) et envoient de petits messages radio via la technologie LoRa.

Ils sont conçus pour consommer très peu d’énergie : certains peuvent fonctionner plusieurs années sur batterie.

Les passerelles

Les passerelles jouent le rôle de relais radio. Elles écoutent les messages LoRa envoyés par les objets Elles ne décident rien et ne déchiffrent pas les données Elles transmettent simplement les messages reçus vers Internet (via Ethernet, 4G, fibre…)

Un même message peut être reçu par plusieurs passerelles en même temps.

Les serveurs

les serveurs se chargent de :

• vérifier la validité des messages
• éliminer les doublons
• gérer la sécurité et le chiffrement
• décider par quelle passerelle répondre à un objet
• gérer les règles LoRaWAN (classes A, B, C, duty cycle, etc.)

C’est ici que le réseau devient “intelligent”.

Les applications

Les données sont envoyées et exploitées avec des applications :

• tableaux de bord
• bases de données
• outils de supervision
• automatisation (Node-RED, alertes, API…)

L’application voit les données utiles, pas la complexité radio.

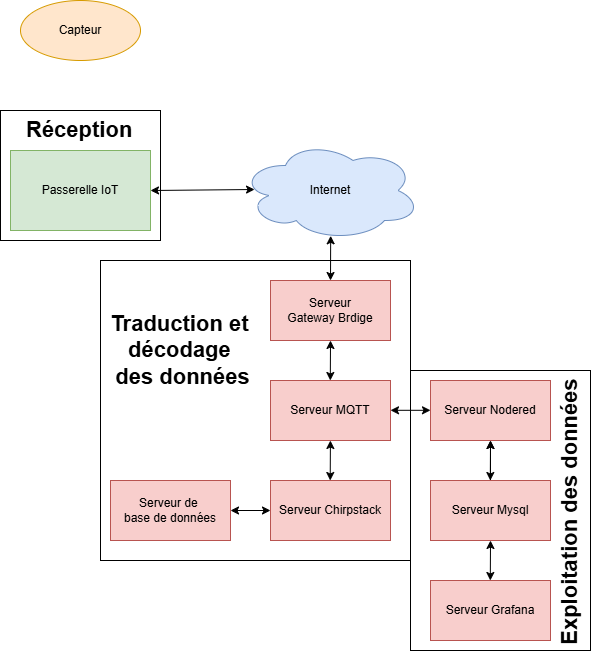

Voici la liste des serveurs disponibles chez IOTarn

Les serveurs sont en Rouge sur le schéma
